Методики измерения толщины покрытий
Зачастую основным параметром покрытия, которое указывается в технических требованиях, является толщина. Кроме того, эксплуатационные свойства покрытий определяются их толщиной, поэтому именно толщину покрытия указывают в нормативной и конструкторской документации в качестве одного из основных требований. В связи с этим определение толщины покрытий является одной из главных операций контроля качества.
Существует много способов определения толщины покрытий. Выбор того или иного способа зависит от материала покрытия и подложки, требуемой точности и трудозатрат.
Рассмотрим ГОСТ 9.302-88 «ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля», который описывает широкий спектр методов определения толщины покрытий, которые несмотря на дату публикации документа не утратили актуальность. Толщину покрытий контролируют неразрушающими и разрушающими методами, указанными в таблице 1. Неразрушающие методы не влияют на целостность покрытия и подложки, в случае использования разрушающих методов нарушается слой покрытия или целостность подложки, что делает изделие непригодным к дальнейшей эксплуатации.

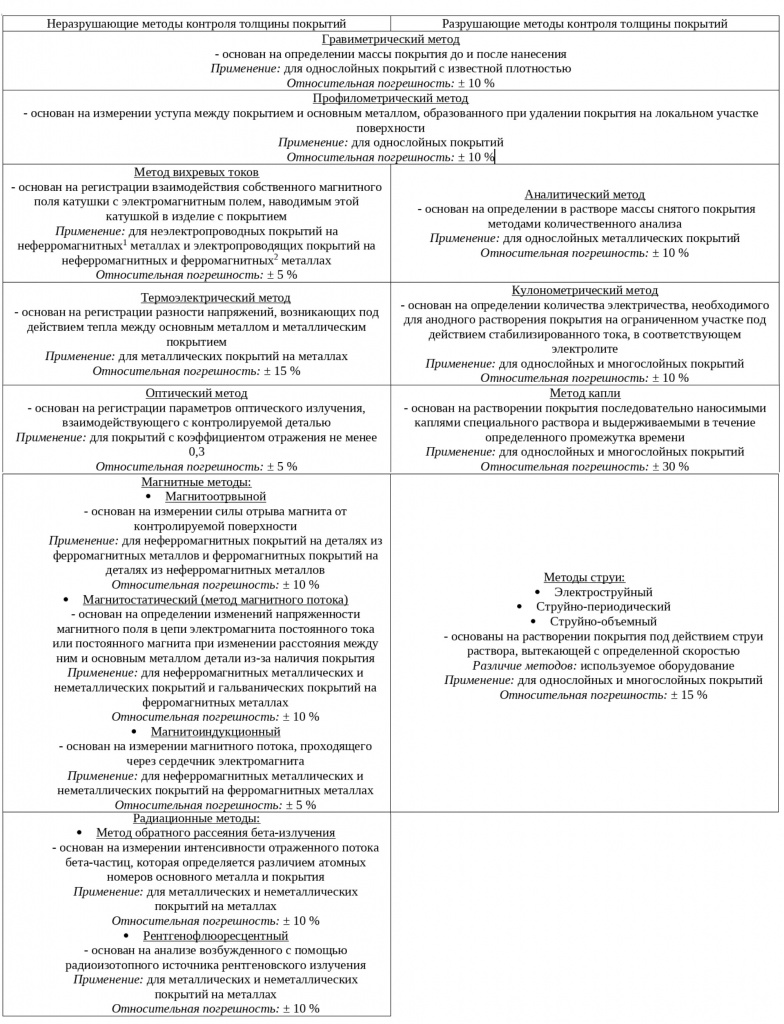

Таблица 1. Методы контроля толщины покрытий
1 – К неферромагнитным веществам относятся хром, цинк, краска, лак
2 – К ферромагнитным веществам относятся железо, никель, кобальт, их соединения и сплавы, некоторые сплавы марганца, серебра, алюминия.
Разрушающие методы определения толщины покрытия являются трудозатратными, имеют относительно невысокую точность. Наиболее предпочтительными и распространенными являются неразрушающие методы, поскольку они не занимают много времени, просты в эксплуатации, с их помощью можно автоматизировать процесс измерений. Выбор метода зависит в первую очередь от используемых материалов, а также от точности измерения. В зависимости от используемого материала рекомендуется использовать методы, указанные в таблице 2. Для каждого неразрушающего метода на рынке присутствует большое разнообразие портативного и стационарного оборудования.

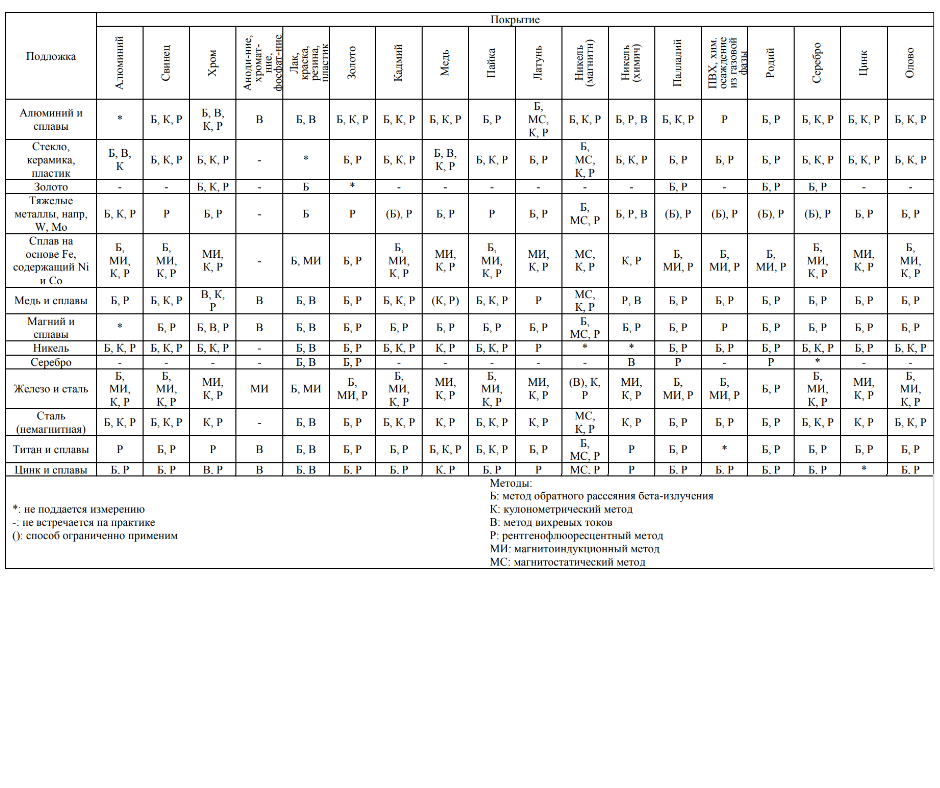

Таблица 2. Таблица выбора методов измерения толщины покрытия
