Шайба DIN 9021 - фото, описание, характеристики
Особая модификация – кузовная шайба DIN 9021 с широким кольцом, предназначенная для безопасной фиксации крепежей на поверхностях с большой площадью.
В каталоге шайб DIN 9021 есть следующие диаметры: от 4мм до 24мм. Все шайбы оцинкованные - защищены от коррозии металла.

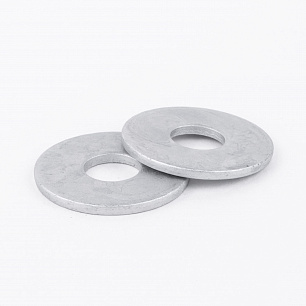

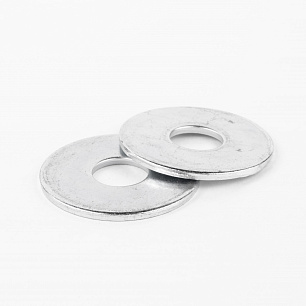

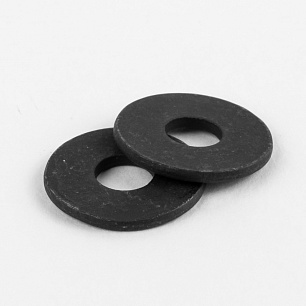

Фото: шайба DIN 9021
Задачи и особенности изделия din 9021:
- ширина кольца позволяет охватить больше места, повысив сцепление с поверхностью;
- шайба DIN 9021 закрепляет болты и другие крепежи с резьбой без жесткого стопорного эффекта;
- при желании крепеж можно легко раскрутить.
Как купить шайбу DIN 9021
В интернет-магазине УМЦ можно оформить заказ на любой объем товара – у нас можно купить шайбы ДИН 9021 по актуальной цене от 0.98 рублей за штуку на сайте в Екатеринбурге и по Свердловской области, мы принимаем заказы любых объемов. Телефон для заказа 9021 - +7 (343) 345 09 52
Доставка шайб 9021 возможна в любую точку России транспортными компаниями с представительством в городе Екатеринбург.
Оплата возможна наличными или по безналичному расчету.
Шайба плоская усиленная (кузовная).
Аналоги шайбы ДИН 9021 ГОСТ:
ГОСТ 6958-78.Особенность: внутренний диаметр шайбы DIN 9021 плоской усиленной приблизительно в 3 раза меньше внешнего диаметра шайбы.
Аналоги шайбы din 9021 (ISO, DIN, EN ISO):
|
Стандарт |
Наименование |
Примечание |
EN ISO 7093-1 |
Шайба плоская усиленная (класс точности A) |
Незначительные отличия в размерах внутреннего диаметра шайбы (d1) для крепежных деталей с диаметром М18, М20 и М24. Обычно взаимозаменяемы. |
EN ISO 7093-2 |
Шайба плоская усиленная (класс точности C) |
Незначительные отличия в размерах внутреннего диаметра шайбы (d1). Обычно взаимозаменяемы. |
DIN 440 (форма R) |
Шайба плоская увеличенная для деревянных конструкций (класс точности C) |
Основное отличие DIN 9021 и DIN 440 (форма R) в размере внешнего диаметра и толщины шайбы. Если внутренний диаметр DIN 9021 и DIN 440 совпадают, то размер внешнего диаметра шайбы по DIN 440 больше на несколько миллиметров, чем в DIN 9021. Аналогичным образом толщина шайбы по DIN 440 больше, чем в DIN 902. |
DIN 9021:
|
Параметры шайбы |
Диаметр резьбы крепежной детали |
||||||||||||||
|
М3 |
М3,5 |
М4 |
М5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
М24 |
М30 |
M36 |
|
|
Внутренний номинальный (минимальный) диаметр d1 |
3,2 |
3,7 |
4,3 |
5,3 |
6,4 |
8,4 |
10,5 |
13 |
15 |
17 |
20 |
22 |
26 |
33 |
39 |
|
Толщина номинальная шайбы, h |
0,8 |
0,8 |
1 |
1,2 |
1,6 |
2 |
2,5 |
3 |
3 |
3 |
4 |
4 |
5 |
6 |
8 |
|
Внешний номинальный (максимальный) диаметр d2 |
9 |
11 |
12 |
15 |
18 |
24 |
30 |
37 |
44 |
50 |
56 |
60 |
72 |
92 |
110 |
EN ISO 7093-1:
|
Параметры шайбы |
Диаметр резьбы крепежной детали |
||||||||||||||
|
М3 |
М3,5 |
М4 |
М5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
М24 |
М30 |
M36 |
|
|
Внутренний номинальный (минимальный) диаметр d1 |
3,2 |
3,7 |
4,3 |
5,3 |
6,4 |
8,4 |
10,5 |
13 |
15 |
17 |
19 |
21 |
25 |
33 |
39 |
|
Толщина номинальная шайбы, h |
0,8 |
0,8 |
1 |
1 |
1,6 |
2 |
2,5 |
3 |
3 |
3 |
4 |
4 |
5 |
6 |
8 |
|
Внешний номинальный (максимальный) диаметр d2 |
9 |
11 |
12 |
15 |
18 |
24 |
30 |
37 |
44 |
50 |
56 |
60 |
72 |
92 |
110 |
EN ISO 7093-2:
|
Параметры шайбы |
Диаметр резьбы крепежной детали |
||||||||||||||
|
М3 |
М3,5 |
М4 |
М5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
М24 |
М30 |
M36 |
|
|
Внутренний номинальный (минимальный) диаметр d1 |
3,4 |
3,9 |
4,5 |
5,5 |
6,6 |
9 |
11 |
13,5 |
15,5 |
17,5 |
20 |
22 |
26 |
33 |
39 |
|
Толщина номинальная шайбы, h |
0,8 |
0,8 |
1 |
1 |
1,6 |
2 |
2,5 |
3 |
3 |
3 |
4 |
4 |
5 |
6 |
8 |
|
Внешний номинальный (максимальный) диаметр d2 |
9 |
11 |
12 |
15 |
18 |
24 |
30 |
37 |
44 |
50 |
56 |
60 |
72 |
92 |
110 |
Все параметры в таблицах указаны в мм.
Дополнительную информацию о технических характеристиках шайбы можно получить у менеджеров компании.
